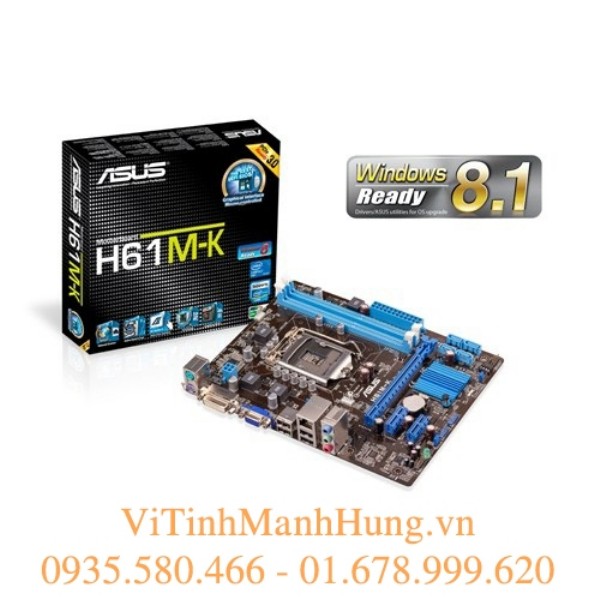

- Model : Asus H61M-K.
- Socket : LGA1155 .
- Cpu hỗ trợ : Celeron / Pentium G / Core I3 / Core I5 / Core I7 / Xeon.
- Bộ nhớ Ram hỗ trợ : DDR3 bus 1333 / 1600 ...
- Số khe cắm Ram : 2 khe . Tối đa gắn : 16G Ram.
- Cổng kết nối : VGA - DVI - PCI Express 3.0 ...
-----------------------
CPU, Bộ chip và Các tính năng đồ họa
Socket LGA1155 cho Bộ Vi xử lý Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® Thế hệ thứ 3/2
Sản phẩm Bo mạch chủ này hỗ trợ bộ vi xử lý Intel® Core™ i7/i5/i3/Pentium®/Celeron® thế hệ thứ 3/2 trong gói LGA1155, với iGPU, bộ nhớ và bộ điều khiển PCI Express lắp trong nhằm hỗ trợ card đồ họa tích hợp với chipset chuyên dụng, bộ nhớ DDR3 2 kênh (2 DIMM), và 16 PCI Express 3.0/2.0 tuyến. Cấu hình này cho hiệu năng đồ họa rất tuyệt vời. Bộ vi xử lý Intel® Core™ i7/i5/i3/Pentium®/Celeron® thế hệ thứ 3/2 là những CPU mạnh mẽ và sử dụng điện năng hiệu quả nhất trên thế giới.
Intel® H61 Chipset cực nhanh
Chipset Intel® H61 Express là thiết kế chipset đơn để hỗ trợ chuẩn socket 1155 mới của bộ vi xử lý Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® Thế hệ thứ 3/2. Chipset này có hiệu năng được cải tiến bằng cách tận dụng liên kết điểm-tới-điểm tuần tự, cho dải băng thông rộng hơn và ổn định hơn.
PCIe 3.0 Sẵn sàng
Chuẩn bus PCI Express mới nhất với khả năng mã hóa tốt hơn cho hiệu năng cao gấp đôi chuẩn PCIe 2.0 hiện tại. Tổng băng thông cho một liên kết x16 có thể đạt tốc độ tối đa là 32GB/s, gấp đôi tốc độ 16GB/s của PCIe 2.0 (trong chế độ x16). PCIe 3.0 cho người dùng tốc độ truyền dữ liệu chưa từng có từ trước đến nay, kết hợp với khả năng chuyển tiếp tiện lợi và liền mạch do tính năng tương thích ngược với các thiết bị PCIe 1.0 và PCIe 2.0. Đây là tính năng bắt buộc phải có cho những người sử dụng máy tính cá nhân muốn cải thiện và tối ưu hiệu năng đồ họa, cũng như sở hữu công nghệ hiện đại, theo kịp tương lai nhất.
* tốc độ PCIe 3.0 được hỗ trợ bởi bộ vi xử lý Intel ® Core ™ thế hệ thứ 3
Hỗ trợ DDR3 2200(ép xung)/2133(ép xung)/2000(ép xung) /1866(ép xung)/1600/1333/1066 Hai Kênh
Bo mạch chủ hỗ trợ bộ nhớ DDR3 với tính năng hỗ trợ tốc độ truyền dữ liệu với các xung nhịp 2200(ép xung)/2133(ép xung)/2000(ép xung)/1866(ép xung)/1600/1333/1066 MHz để đáp ứng yêu cầu băng thông cao hơn của đồ họa 3D, truyền thông đa phương tiện và ứng dụng Internet mới nhất. Kiến trúc DDR3 hai kênh mở rộng băng thông của bộ nhớ hệ thống nhằm tăng cường hiệu năng hệ thống của bạn.
* Bộ vi xử lý Intel ® thế hệ thứ 3 hỗ trợ DDR3 1600 MHz và tần số bộ nhớ cao hơn.
* Do hoạt động của CPU, mô-đun bộ nhớ DDR 2133/1866 sẽ chạy ở tần số DDR3 2000/1800 MHz.
ASUS UEFI BIOS (Chế độ EZ)
UEFI (Unified Extensible Firmware Interface), chức năng độc quyền của bo mạch chủ ASUS, giới thiệu chương trình kiểm soát BIOS bằng chuột với giao diện đồ họa được thiết kế với hai chế độ lựa chọn. UEFI được đánh giá là có giao diện thân thiện với người sử dụng, giúp người dùng không cần sử dụng bàn phím như các trình điều khiển cũ, đem đến cho bạn sự linh hoạt và thuận tiện hơn. Người dùng có thể dễ dàng điều chỉnh các thông số BIOS qua UEFI bằng chuột, ngoài ra, với chức năng phím nóng F12 chụp ảnh BIOS giúp việc chia sẻ kết quả ép xung trở nên nhanh chóng và đơn giản hơn. Chức năng độc quyền EZ giúp hiển thị thông tin thiết lập thường xuyên, ngoài ra còn có chế độ thiết lập nâng cao dành cho những người đam mê trải nghiệm, cho phép điều khiển hệ thống sâu hơn, phức tạp hơn, bao gồm cả thông tin chi tiết về DRAM.
Hỗ trợ ổ đĩa cứng trên 2.2TB
ASUS UEFI BIOS hỗ trợ ổ đĩa cứng lớn hơn 2.2TB trong hệ điều hành 64 bit, cho phép sử dụng toàn bộ dung lượng lưu trữ đem lại trải nghiệm tuyệt vời hơn hẳn các phiên bản BIOS cũ.
Giao diện độc quyền của ASUS
EZ Mode - cho phép truy cập dễ dàng để lựa chọn, tối ưu hóa việc cài đặt hệ thống, hiển thị thông tin hệ thống rõ ràng nhờ chức năng kéo và thả.
AI Suite II
Truy cập một cửa tới các tính năng sáng tạo của ASUS
Với giao diện thân thiện với người sử dụng, ASUS AI Suite II hợp nhất tất cả các tính năng độc quyền của ASUS vào một gói phần mềm đơn giản. Nó cho phép người sử dụng giám sát ép xung, quản lý năng lượng, kiểm soát tốc độ quạt, đọc điện áp và cảm biến. Phần mềm tất cả-trong-một này cung cấp các tính năng vừa đa dạng vừa dễ dàng sử dụng, mà không cần phải chuyển đổi qua lại giữa các tiện ích khác nhau.
Fan Xpert
ASUS Fan Xpert cho phép bạn điều chỉnh tốc độ quạt CPU và tốc độ quạt hệ thống một cách thông minh dựa trên những nhiệt độ môi trường xung quanh khác nhau gây ra bởi các điều kiện khí hậu khác nhau ở các vùng địa lý khác nhau và dựa trên độ tải của máy tính. Sự đa dạng của các cấu hình hữu ích được tích hợp sẵn cho phép các điều khiển linh hoạt về tốc độ quạt để có được một môi trường hoạt động yên tĩnh và mát mẻ.
Điều khiển băng thông Network iControl
Kiểm soát Băng thông Mạng trong Thời gian Thực
Với một cú nhấn chuột nút on / off, các ứng dụng hiện đang sử dụng có dữ liệu và băng thông mạng được ưu tiên hơn các chương trình khác. Hơn nữa, bạn có thể ưu tiên phần mềm yêu thích của bạn một cách dễ dàng bằng cách cài đặt cấu hình thông qua giao diện người dùng trực quan. Trong cấu hình này, các chương trình có thể được lên lịch trình trước để chạy trong một khoảng thời gian cụ thể để tránh tắc nghẽn mạng và thời gian chờ đợi dài để tải về. Kết nối mạng Auto PPPoE cung cấp cài đặt một bước để sự thuận tiện khi lên mạng được tăng cường. Nhìn chung, đó là một trung tâm điều khiển băng thông mạng lưới trực quan.
Bảo vệ Anti-Surge của ASUS
Bảo vệ Thiết bị của Bạn với Thiết kế Anti-surge giúp phát hiện tình trạng quá mức điện áp và chống nguy cơ tăng giảm điện áp thất thường trong thời gian thực. Nó cũng sẽ chủ động cắt nguồn khi điện áp quá tải để bảo vệ hệ thống.
1. Phát hiện điện áp tăng đột biến thời gian thực.
2. Chủ động bảo vệ chống lại các thiệt hại tiềm ẩn cho bo mạch chủ và hệ thống của bạn
RoHS
GreenASUS và ErP Sẵn sàng
Bo mạch chủ này đạt chuẩn năng lượng của Liên minh châu Âu (ERP), và ErP đòi hỏi sản phẩm đáp ứng các yêu cầu về hiệu quả năng lượng nhất định, liên quan đến tiêu thụ năng lượng. Điều này là phù hợp với tầm nhìn của ASUS trong việc tạo ra các sản phẩm thân thiện với môi trường và tiết kiệm năng lượng thông qua các thiết kế sản phẩm và đổi mới sáng tạo để giảm khí thải carbon của sản phẩm và do đó giảm thiểu tác động tới môi trường.

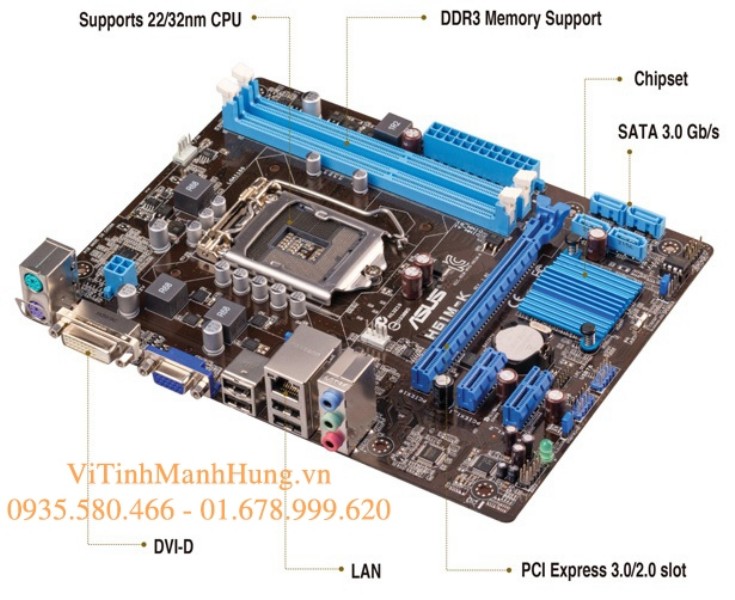

H61M-K Tổng quan sản phẩm
-
Intel® Socket 1155 cho Bộ vi xử lý thế hệ thứ 2 và 3 Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron®
Hỗ trợ Intel® 22 nm CPU
Hỗ trợ Intel® 32 nm CPU
Hỗ trợ công nghệ Intel® Turbo Boost 2.0
Hỗ trợ CPU lên tới 77 W
* hỗ trợ Công nghệ Intel ® Turbo tăng cường 2,0 phụ thuộc vào các loại CPU.
* Tham khảo
www.asus.com để xem danh sách hỗ trợ CPU
- Chipset
Intel® H61(B3)
- Bộ nhớ
2 x DIMM, Max. 16GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz Không ECC, Không Đệm Bộ nhớ
Kiến trúc bộ nhớ Kênh đôi
* Bộ vi xử lý Intel ® thế hệ thứ 3 hỗ trợ tần số từ 1600MHz
* Tham khảo
www.asus.com hoặc hướng dẫn sử dụng cho Bộ nhớ QVL (Danh sách Các nhà cung cấp Đạt Tiêu Chuẩn).
* Do giới hạn hệ điều hành, khi cài đặt bộ nhớ tổng dung lượng 4GB hoặc nhiều hơn, hoạt động của hệ thống Windows ® 32-bit chỉ có thể nhận diện dưới 3GB. Cài đặt hệ điều hành 64-bit Windows ® khi bạn muốn cài đặt bộ nhớ 4GB hoặc nhiều hơn trên bảng mạch chủ.
* Dựa vào hoạt động của CPU, thẻ nhớ DDR3 2133/1866MHz sẽ chạy ở tần số DDR3 2000/1800MHz như mặc định.
- Đồ họa
Bộ xử lý đồ họa tích hợp
hỗ trợ đầu ra Multi- VGA : cổng DVI/RGB
- Hỗ trợ DVI với độ phân giải tối đa. 1920 x 1200 @ 60 Hz
- Hỗ trợ RGB với. độ phân giải tối đa 2048 x 1536 @ 75 Hz
Bộ nhớ chia sẻ tối đa 1024 MB
- khe cắm mở rộng
1 x PCIe 3.0/2.0 x16 *1
2 x PCIe 2.0 x1
- Lưu trữ
Bộ chip Intel® H61(B3) :
4 x Cổng SATA 3Gb /s, màu xanh
- LAN
Realtek® 8111F, 1 x Bộ điều khiển Gigabit LAN
- Am thanh
Realtek® ALC887 8-kênh CODEC Âm thanh HD *2
- cổng USB
Bộ chip Intel® H61(B3) :
8 x Cổng USB 2.0 (4 ở mặt sau, màu xanh, màu đen, 4 ở giữa bo mạch)
- Tính năng đặc biệt
tính năng độc quyền của ASUS :
- AI Suite II
- Ai Charger
- Anti-Surge
- ASUS UEFI BIOS EZ chế độ tính năng giao diện đồ họa thân thiện với người dùng
- Network iControl
Giải pháp giải nhiệt ASUS Quiet :
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2

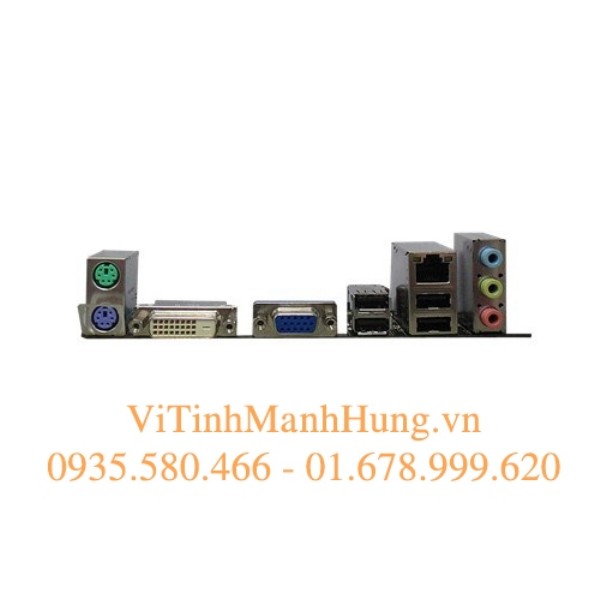

- Cổng I / O phía sau
1 x bàn phím PS / 2 (màu tím)
1 x chuột PS / 2 (màu xanh)
1 x DVI
1 x D-Sub
1 x cổng LAN (RJ45)
4 x USB 2.0
3 x giắc cắm âm thanh
- Cổng I/O ở trong
2 x kết nối USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
4 x kết nối SATA 3Gb / s
1 x kết nối CPU Fan (4 chân)
1 x kết nối Chassis Fan (4 chân)
1 x kết nối điện năng 24-pin EATX
1 x kết nối điện năng 4-pin ATX 12V
1 x kết nối Giắc cắm âm thanh (AAFP)
1 x Bộ kết nối loa nội bộ
1 x Đầu cắm mặt trước
1 x chân nối Clear CMOS
- Phụ kiện
I/O Shield
2 x cáp SATA 3Gb / s
- BIOS
64Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.7, ACPI v2.0a,SLP3.0, EUP-ready
- Khả năng quản lý
WOL, PXE, PME Wake Up
- Hỗ trợ Disc
Trình điều khiển
Các tiện ích ASUS
ASUS Update
Phần mềm Anti-virus (phiên bản OEM)
- Dạng thiết kế
Dạng thiết kế uATX
8.9 inch x 6.9 inch ( 22.6 cm x 17.5 cm )
- Ghi chú
*1: Bộ vi xử lý Intel® Core™ thế hệ thứ 3 hỗ trợ tốc độ PCIe 3.0.
*2: Sử dụng một chassis với module HD audio trên front panel để cho âm thanh ra 8-kênh
